Bitfolio앱을 개발할 때 구현했던 UI의 일부입니다.

해당 포스트에서는 React Navigation의 material-top-tabs 컴포넌트를 커스터마이징하여, 탭이 많아졌을 때도 인터렉션과 함께 스크롤되도록 설정하는 방법을 설명합니다.

설명의 이해를 돕기 위해, 실제 product의 핵심 일부만을 발췌해 예제로 재구성하였습니다. [해당 예제](https://snack.expo.dev/@Heesu Choiio/custom-material-scollable-top-tab)를 기준으로 설명을 진행하니 참고 바랍니다.

또한, layout 측정 로직과 animation 구현을 제외한 기본적인 Navigation 동작은 공식 문서에 있는 예제를 기반으로 구현되었으며, 이 글에서는 주로 layout 측정 및 사용자 상호작용(interaction)에 초점을 맞추어 설명합니다.

전제 조건 및 의존성

- react-native >= 0.63.0
- expo >= 41 (if you use Expo)
- typescript >= 4.1.0 (if you use TypeScript)
- @react-navigation/native >= 6.x
- @react-navigation/material-top-tabs > 6.x
- react-native-pager-view >= 5.x
- react-native-tab-view > 3.x

용어 정리

본격적인 설명에 앞서, 글에서 사용될 주요 용어들을 간단히 정의하고 넘어가겠습니다.

tech spoon 로고

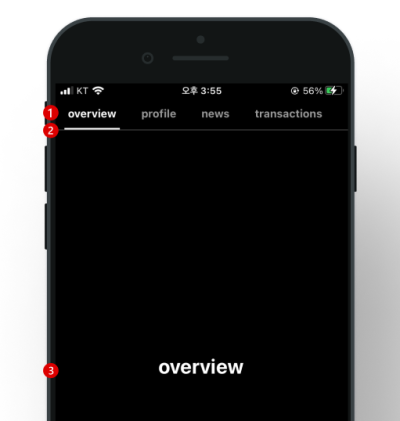

  1. Tab Navigation 역할을 해줄 탭 바(Tab Bar) 입니다. 각각의 탭 요소들은 탭(Tab) 이라고 부르겠습니다.
  2. 현재 위치를 나타내는 Indicator 입니다. Animated를 이용하여 부드러운 움직임을 구현할 것입니다.
  3. 탭 뷰(Tab View) 입니다. scrollable 콘텐츠가 될 수도 있고, 사진 또는 다양한 콘텐츠가 자유롭게 구성될 수 있습니다.
  4. 현재 보여지는 탭 뷰에 해당하는 탭을 활성화 탭 이라고 부르겠습니다.

구현할 인터랙션 소개

각 탭의 너비가 텍스트 길이에 따라 유동적으로 달라지는 스크롤 가능한 탭 바를 구현할 경우, Indicator 역시 활성화된 탭에 맞춰 너비가 함께 변해야 합니다.

material-top-tab을 감싸고 있는 react-native-tab-view는 현재 위치를 나타내는 Animated 노드를 position prop으로 제공합니다.

이를 활용하여 아래와 같은 인터랙션을 구현할 예정입니다.

  1. 탭이 활성화되는 위치에 가까워질수록 해당 탭의 opacity를 보간하여 점진적으로 강조합니다.
  2. 현재 위치를 나타내는 Indicator의 가로 위치를 보간합니다.
  3. Indicator의 위치 보간과 동시에, 이전/다음 활성화 탭의 너비를 기준으로 Indicator의 scale을 보간하여 크기를 조절합니다.
  4. 활성화된 탭이 화면의 중앙에 위치하도록, 탭 바의 스크롤 위치를 동적으로 조정합니다.

구현

UI와 내비게이션은 핵심 흐름에 집중할 수 있도록 최대한 단순하게 구성했습니다. [예제](https://snack.expo.dev/@Heesu Choiio/custom-material-scollable-top-tab)를 함께 참고해주세요.

App.tsx
<NavigationContainer>
	<Tab.Navigator tabBar={props => <TabBar {...props} />}>
		<Tab.Screen name='overview' component={TabView} />
		<Tab.Screen name='profile' component={TabView} />
        	<Tab.Screen name='news' component={TabView} />
        	<Tab.Screen name='transactions' component={TabView} />
        	<Tab.Screen name='notice' component={TabView} />
        	<Tab.Screen name='discussion' component={TabView} />
     	</Tab.Navigator>
</NavigationContainer>

Tab.Navigator 컴포넌트의 tabBar props를 통해 커스텀한 TabBar를 컴포넌트를 전달할 수 있습니다.

인터랙션을 구현하려면 각 탭의 left 및 width 값과 탭 바 전체의 너비 값이 필요합니다.

const tabRefs = useRef<RefObject<TouchableOpacity>[]>(
  Array.from({ length: state.routes.length }, () => createRef())
).current

우선 각 탭의 위치와 너비를 측정하기 위해, 탭 엘리먼트를 참조할 수 있는 ref를 연결해 줄 것입니다. 이를 위해 state.routes의 길이 만큼 React.createRef()로 ref들을 생성하여 tabRefs 상수에 할당했습니다.

각 탭의 left, width 값을 측정할 때는, 각 탭을 감싸고 있는 ScrollView를 기준으로 삼습니다. 따라서 ScrollView 자체도 참조할 수 있어야 하므로, 다음과 같이 ref를 생성해줍니다.

const scrollViewRef = useRef<ScrollView>(null)

이제 탭 바의 전체 너비를 측정하기 위해, onLayout 이벤트에 전달할 핸들러 함수를 정의하겠습니다.

const [tabBarSize, setTabBarSize] = useState(0)

const handleTabWrapperLayout = (event: LayoutChangeEvent) => {
  const { width } = event.nativeEvent.layout
  setTabBarSize(width)
}

ScrollView에는 ref를 전달하고, 각 탭 컴포넌트에는 tabRefs 배열의 요소를 ref로 넘겨 연결해줍니다. 또한, 탭 바(ScrollView)의 전체 너비를 구하기 위해 onLayout 이벤트 핸들러도 전달합니다.

TabBar.tsx
<View style={styles.container}>
  <ScrollView
    horizontal
    ref={scrollViewRef}
    showsHorizontalScrollIndicator={false}
  >
    <View
      onLayout={handleTabWrapperLayout}
      style={styles.tabWrapper}
    >
      {state.routes.map(({ key, name }, index) => {
  	    const ref = tabRefs[index]

 	      // ...공식 문서의 예제와 일치하는 코드는 제외하였습니다.
        const opacity = position.interpolate({
            inputRange,
	        outputRange: inputRange.map(i => (i === index ? 1 : 0.6)),
        });

        return (
          <Tab
            key={key}
            ref={ref}
            label={label as string}
            opacity={opacity}
            isFocused={isFocused}
            onPress={onPress}
          />
        );
      })}
    </View>
    // ...생략
  </ScrollView>
</View>

position은 현재 탭 위치를 나타내는 Animated 값으로, 0부터 탭의 개수만큼의 범위를 가집니다. 이를 활용하여 interpolate 함수를 통해 각 탭의 opacity를 계산합니다.

활성화된 탭(i === index)일 경우에는 opacity를 1로 설정해 선명하게 표시하고, 그 외의 탭들은 0.6으로 설정해 상대적으로 흐릿하게 표현합니다.

Tab.tsx
const Tab = forwardRef<TouchableOpacity, ITab>(
  ({ label, isFocused, opacity, onPress }, ref) => {
  return (
    <TouchableOpacity
      ref={ref}
      accessible
      accessibilityRole="button"
      accessibilityState={isFocused ? { selected: true } : {}}
      accessibilityLabel={label}
      activeOpacity={0.6}
      style={styles.container}
      onPress={onPress}
    >
      <Animated.Text
      	style={[styles.textStyle, { opacity }]} // opacity: animated interpolation 할당
      >
        {label}
      </Animated.Text>
    </TouchableOpacity>
  );
});

export default Tab;

Tab 컴포넌트에서 forwardRef로 전달받아 연결해 주었습니다.

const [measures, setMeasures] = useState<ITabMeasure[] | null>(null)

useEffect(() => {
  if (scrollViewRef.current) {
    const temp: ITabMeasure[] = []

    tabRefs.forEach((ref, _, array) => {
      ref.current?.measureLayout(
        scrollViewRef.current,
        (left, top, width, height) => {
          temp.push({ left, top, width, height })

          if (temp.length === array.length) {
            setMeasures(temp)
          }
        },
        () => console.log('failed')
      )
    })
  }
}, [tabRefs])

measureLayout 메서드를 사용하면 각 탭 요소의 위치와 크기를, 이를 감싸고 있는 ScrollView 기준으로 측정할 수 있습니다. 위 코드에서는 각 탭의 ref를 통해 left, top, width, height 값을 구하고, 이를 배열에 순서대로 담아 measures 상태로 저장합니다.

이제 이 측정값들을 기반으로 Indicator 애니메이션을 구현해 보겠습니다.

Indicator-UI-및-인터랙션
const standardSize = useMemo(() => {
  if (!tabBarSize) return 0
  return tabBarSize / state.routes.length
}, [tabBarSize])

const inputRange = useMemo(() => {
  return state.routes.map((_, i) => i)
}, [state])

const indicatorScale = useMemo(() => {
  if (!measures || !standardSize) return 0

  return position.interpolate({
    inputRange,
    outputRange: measures.map((measure) => measure.width / standardSize),
  })
}, [inputRange, measures, standardSize])

const translateX = useMemo(() => {
  if (!measures || !standardSize) return 0

  return position.interpolate({
    inputRange,
    outputRange: measures.map((measure) => measure.left - (standardSize - measure.width) / 2),
  })
}, [inputRange, measures, standardSize])

<Animated.View
  style={[
    styles.indicator,
    {
      width: standardSize,
      transform: [
        {
          translateX,
        },
        {
          scaleX: indicatorScale,
        },
      ],
    },
  ]}
/>

자주 사용되는 inputRange와 standardSize는 재사용을 위해 useMemo로 감싼 상수로 분리해두었습니다.

Indicator의 scale을 각 탭의 너비에 맞춰 보간해야 하므로, 이를 위해 탭의 측정값이나 탭 바의 전체 너비가 아직 준비되지 않았을 경우를 대비한 예외 처리를 추가해주었습니다.

  1. 각 탭의 기본 너비는 standardSize(탭 바 전체 너비 / 탭 개수)로 설정되어 있으며,
  2. 각 탭의 실제 너비와 standardSize의 비율을 계산하여 scaleX 값에 반영합니다.

또한 현재 활성화된 탭의 위치를 기준으로 Indicator의 translateX 값을 보간하여 위치를 조정합니다.

이제 마지막 단계로, 활성화된 탭이 화면 중앙에 위치할 수 있도록 ScrollView의 스크롤 위치를 조정해 주겠습니다.

useEffect(() => {
  if (scrollViewRef.current && measures) {
    const { index } = state
    const screenCenterXPos = DWidth / 2 - measures[index].width / 2

    scrollViewRef.current.scrollTo({
      x: measures[index].left - screenCenterXPos,
      y: 0,
      animated: true,
    })
  }
}, [state, measures])

위 코드처럼, 현재 활성화된 탭이 화면 정중앙에 위치하도록 ScrollView를 스크롤 시켜주었습니다.

useEffect의 의존성 배열에 state가 포함되어 있기 때문에, 활성화된 탭이 변경될 때마다 해당 effect가 재실행되어 스크롤 위치가 갱신됩니다.

마무리

탭 바의 동적 길이, 인디케이터 인터랙션, 그리고 중앙 정렬 스크롤까지 모두 구현하면서 사용자 경험을 한층 더 개선할 수 있었습니다.

작은 디테일이지만, 이런 인터랙션이 모여 앱의 완성도를 높이는 중요한 요소가 됩니다.

작지만 의미 있었던 경험을 바탕으로 가이드를 작성해 보았습니다.
혹시 부족하거나 보완이 필요한 부분이 있다면, 댓글로 지적해주세요!
